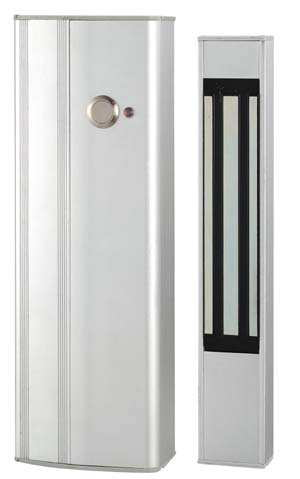

La Poignée Ventouse électromagnétique à rupture de courant
La Poignée Ventouse avec bouton poussoir est une ventouse électromagnétique à rupture de courant Sécurité positive. Cette poignée intégre :
- 1 Bouton poussoir
- 1 Led de signalisation d'ouverture
- 1 Temporisation à l'ouverture
Elle est prévue pour un usage intérieur ou extérieur sous abri et pour une porte de type simple action.
Les Avantages de la Poignée Ventouse
- Anti-vandalisme
- Aucune usure mécanique
- Dispositif anti-rémanence
Plus de détails sur l'aspect technique...
- Résistance : 300 kg

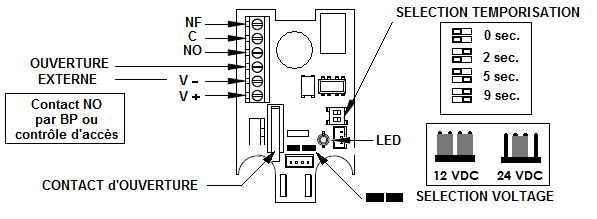

- Branchement en 12 ou 24 VDC (+/- 15%
- Consommation : 400 mA/12VDC - 200 mA / 24 VDC (+/-5%)
- Signalisation porte ouverture / fermée par led rouge / verte
- Contact C / NO NF libre de potentiel
- Temporisation intégrée par switch : 0-2-5-9 secondes
- Température de fonctionnement : 0°C à + 55°C
- Tolérance humidité : 0% à 95% sans condensation

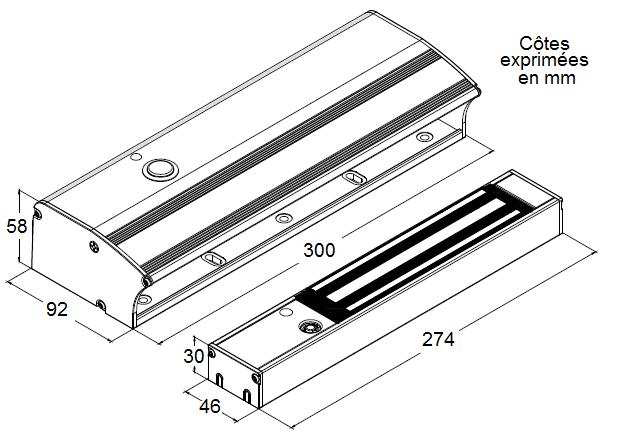

- Dimensions : 300 mm
L'embase de fixation extrêmement étroite permet de poser la poignée ventouse sur tous types de portes.
 |
 |

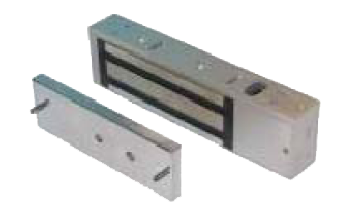

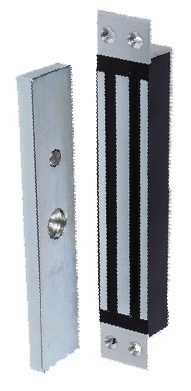

La Ventouse Electromagnétiques en Applique ou à Encastrer
Lors d'un contrôle d'accès, le lecteur biométrique commande, via un relais, une gâche électrique ou une ventouse permettant la fermeture de la porte, du portail, etc.
La ventouse est constituée de 2 parties :
Un électro-aimant fixé sur le bâti de l'issue et une plaque métallique solidaire de la porte
Quand la porte est fermée, la plaque métallique est appliquée sur l'électro-aimant. Si ce dernier est alimenté, la plaque est attirée par l'aimant avec une force de plusieurs centaines de kilos. La porte peut s'ouvrir normalement lorsque l'électro-aimant n'est pas sous tension, c'est à dire lorque le courant est coupé par le contrôle d'accès.
Plus de détails sur l'aspect technique...
- Ventouse électromagnétique à rupture de courant
- Usage intérieur sur porte simple action
- Anti-vandalisme
- Aucune usure mécanique
- Dispositif anti-rémanence
- Gamme complète d'accessoires
- Multiple configurations de pose
- Signalisation porte Contact NO/NF
- Bitension 12 / 24 VDC
- Consommation : 500mA sous 12 VDC - 250mA sous 24 VDC
Plusieurs options...
- Equerre en L / Z / LZ
- Ferme porte
- Bouton poussoir
- Passe câble
- Bris de glace
- Biométrie
- Contrôle d'accès
- Boitier d'alimentation secourue
 |
 |
 |
 |
La Gâche Electrique en Applique ou à Encastrer
Lors d'un contrôle d'accès, l'appareil commande, via un relais, une gâche électrique ou une ventouse permettant la fermeture de la porte, du portail, etc.
Plus de détails sur l'aspect technique...
- Disponible en 2 fonctions : émission / rupture
- Utilisable sur porte simple action
- Fixation sur dormant ou semi-fixe avec têtière simple ou double empennage
- Fixation en applique
- Poussant Droite ou Poussant Gauche
- Tirant Droite ou Tirant Gauche
Mode de fonctionnement : Gâche à émission
Porte verrouillé, la gâche ne consomme pas d'électricité. Lors de la mise sous tension, le demi-tour de gâche est libéré et s'efface devant le pêne demi-tour de la serrure. Dés que l'arrivée du courant est interrompue, le demi-tour de gâche est de nouveau bloqué.
Mode de fonctionnement : Gâche à rupture
Porte verrouillée, la gâche consomme de l'électricité. Lors de la mise hors tension, le demi-tour de gâche est libéré et s'efface devant le pêne demi-tour de la serrure. Dés que l'arrivée du courant est remise, le demi-tour de gâche est de nouveau bloqué.
Montage
La gâche se monte en encastrement ou en applique dan sun profil bois, métal ou PVC.
Pour l'encastrement, prévoir une têtière adaptéé au support. Pour s'adapter à une serrure avec pêne dormant (verrouillage par clef), prevoir une têtière à double empennage. Pour une serrure bec de canne (pêne demi-tour seul), une têtière simple empenage est suffisante.

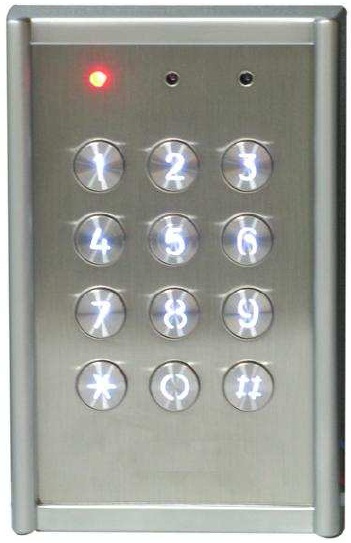

Contrôle d'accès : Le Clavier Etanche par code : Zx-RCL 33
Plus de détails sur l'aspect technique...
- Utilisation intérieur ou extérieur (IP 65)
- 3 Leds d'indications
- Buzzer de signalisation
- 99 codes de 4 à 8 termes
- 2 Relais programmables
- Contact Bouton Poussoir de sortie
- Contact Alarme
- Touches et Façade inox
- Alimentation AC/DC 12V ~ 24V
- Dimensions : 80L x 120H x 35.5P mm
Ouvre Porte Motorisé : Zx-OPA100 : Robuste, fiable, silencieux
Le ZX-OPA100 convient pour l’ouverture vers l’intérieur ou l’extérieur
Le ZX-OPA100 est doté d’interfaces assurant sa compatibilité avec des équipements complémentaires de contrôle d’accès : ventouses électromagnétiques, bouton poussoir, commandes à distance, lecteurs de cartes ou biométriques, claviers à code, …
L'ouvre porte motorisé est adaptable à la plupart des modèles de portes battantes réversible DIN droite / gauche, poussantes ou tirantes (largeur : 750 - 1200 mm / poids : 50- 100 kg)
Il a un capteur de sécurité intégré permettant la détection permanente des obstacles
Possibilité de permutation en mode AUTOMATIQUE ou MANUEL (fonction PUSH & GO) permettant d’activer l’ouverture de la porte par pression
Réglage précis de l’angle d’ouverture (automatique) et du ralentissement de l’à-coup (automatique)
- Batterie de secours intégrée (permettant jusqu’à 250 opérations)
- Dimensions bloc moteur l x h x p : 526 x 96 x 100 mm
- Tension d'Alimentation : 110 / 230V AC
- Couple : 2 niveaux réglables
- Consommation : 3.5 A max.
- Couple : 2 niveaux réglables
- Dimensions de la porte : De 750 à 1200 mm
- Poids de la porte : 50 - 100 kg
- Vitesse d'ouverture / fermeture porte : De 4.5 à 9.5 secondes (90°)
- Durée de maintien porte ouverte : 1-20 secondes
- Batterie : 12 V - 12 AH
- Température de fonctionnement : -20°C à +55°C
- Batterie : +5°C à +40°C
- Indice de protection : IP12
- ZX-OPA100 Ouvre Porte motorisé : 1.4 kg
